Gsolver 光栅设计软件

Gsolver是一款强大的光栅结构设计软件，软件具有直观的可视化界面，可设计各种光栅结构剖面，如：方波全息光栅，闪耀光栅，正弦、梯形、三角形、三点折线式及其它许多结构光栅等。

它具有完全的三维矢量代码，仿真计算精度高，材料齐全。

特点

功能介绍

全3D矢量求解，任意极化状态分析，各级指数任意变换，任意光栅级次分析，可编辑材料数据库，基于遗传算法优化，可输入任意代数约束表达式，任意数量控制参数，多重衍射效率目标，全差分优化选项控制。

可视化光栅结构编辑器；完全的三维矢量代码

自动生成常用的光栅结构剖面，包括方波全息光栅，闪耀

光栅，正弦、梯形、三角形、三点折线式及其它许多

结构光栅

任意光栅剖面作图工具及通用材料库

任意光栅参数分析，包括光栅厚度，材料，电介质材料

和金属材料折射率（可通过实部和虚部来定义）

任意复杂光栅如多材料，膜层，内部结构等

薄膜分析，遗传算法设计优化，衍射级次及相位角分析，圆锥衬边及任意偏振

GSOLVER© V6.0功能介绍

衍射光栅分析程序

• 全 3D 矢量解决方案（可选解决方案方法）

• 任意偏振，包括 TE、TM 和椭圆偏振

• 锥形支架

• 每级指数变化的任意次数

• 任意数量的光栅层

• 复矢量 E 场的计算

• 功能强大的图形光栅结构编辑器

• 材料目录和编辑器

• 分区矩阵计算优化

• 多个图形、数据表格和文本窗口

• 基于遗传算法的自动化设计

• 任意代数限制

• 衍射角计算工具

• 衍射阶相位计算

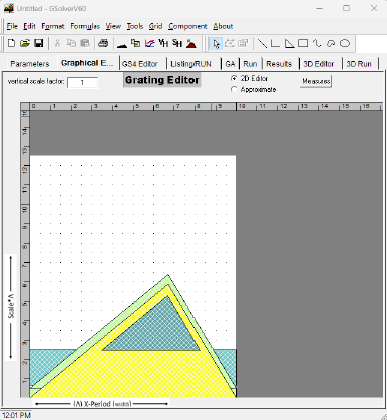

图形光栅编辑器

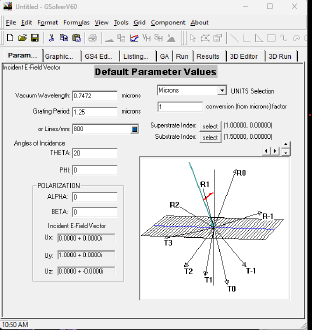

定义照明、带有两个极角（θ 和 phi）和两个偏振角（α 和 beta）的平面波 k向量（用于一般偏振选择）


绘制任意剖面图

• 经典配置文件的工具
• 在单元格上绘制结构
• 图形基元托盘
• 分配材料属性

• 自动分段常数逼近

• 拖拽图形基元

• 适用于微软 Office 产品的 OLE 容器

折射率目录

• 贵金属（Drude模型）
• 玻璃产品目录 (Schott, Corning, Hoya, O’Hara)
• 红外材料 (Sellmeier, Herzberger)
• 9 阶多项式（实数和图像）
• 表格查询
• 图形系数编辑器

- 充分支持横向和交叉光栅结构

- 一般偏振和入射角，包括锥形支架

灵活的执行控制

GSOLVER V6.6 采用优化算法，可求解光栅区域的全矢量麦克斯韦方程。任意复杂的光栅结构由任意数量的材料组成，并通过片状常数模型进行指定。算法基于 “ 严格耦合波 ” 方法，使用堆栈矩阵法求解层间边界条件。对于任意偏振，采用特殊化方法加快收敛速度。还包括对 TE 和 TM偏振模式的优化。



遗传算法 – 遗传算法 - 差分进化

遗传算法 – 遗传算法 - 差分进化-1.png

遗传算法 – 遗传算法 - 差分进化-2.png

遗传算法优化

• 输入任意代数限制表达式
• 任意数量的控制参数
• 多重衍射效率目标
• 多种进化策略
• 全差分进化选项控制
