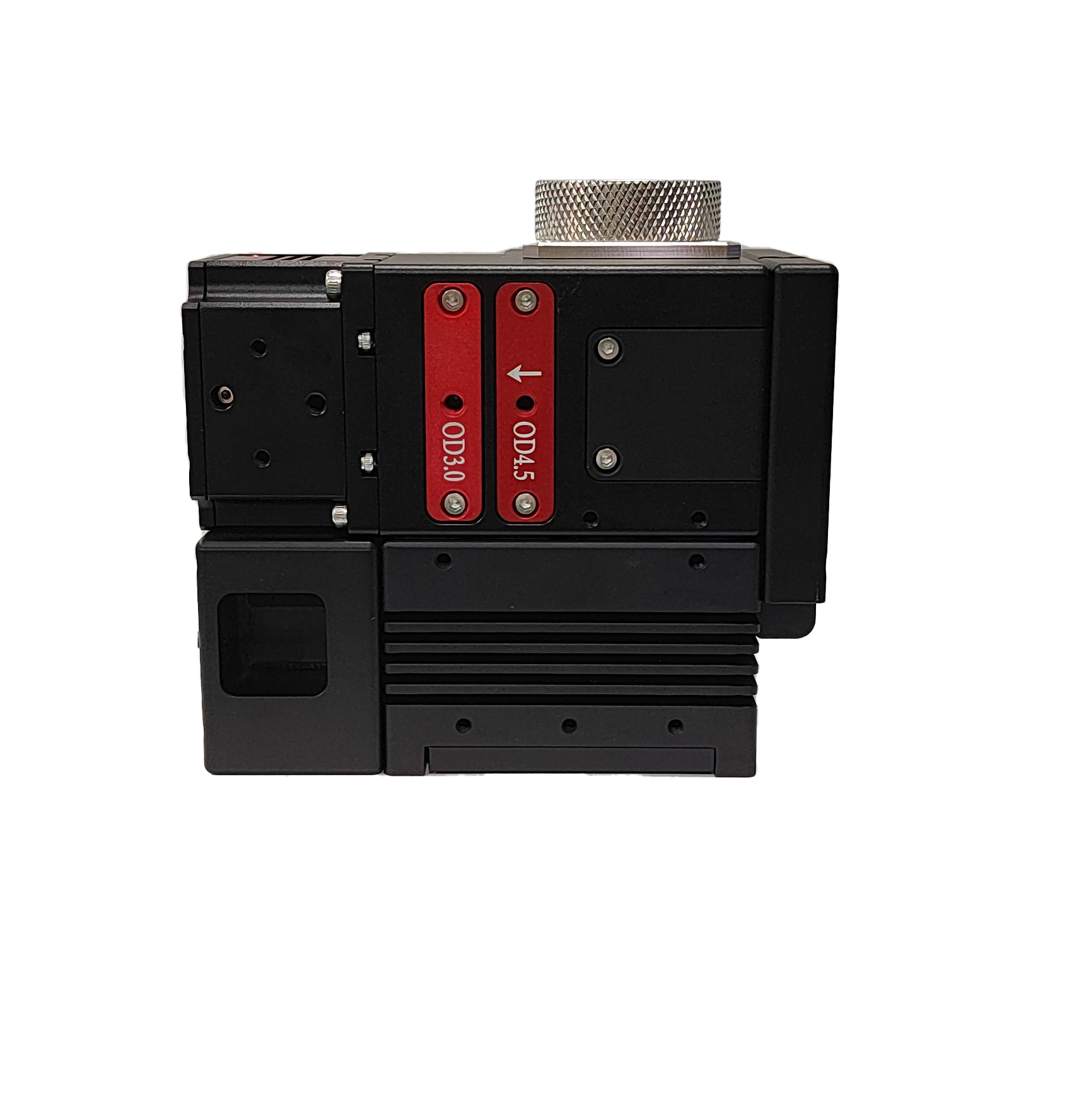

Wavelab Beamfiler 光斑分析仪
中高功率光斑分析仪
此系列产品是小型的高功率激光光斑检测产品，主要应用于3D打印、激光焊接/切割设备中，检测或监测焦点的位置、焦点光斑大小等。
产品特点
集成高功率衰减模块，检测功率可达500w,支持1000W以上定制；
风水冷散热结构共存，客户根据不同的场景选择散热；
可测焦点光斑Min. 50µm；
软件支持多种格式输出测量数据，如excel，word，图片等；
数据接口USB3.0。
典型应用
3D打印
激光焊接/切割等加工设备
型号
BFN0307U-RAC5Y-WA
BFN0310U-RAC5Y-WA
检测波段
1030-1070nm
传感器像元尺寸
3.45um
最小光斑
50μm
最大光斑
7mm@中心入射
10mm@中心入射
最大接收角
±2.5°@中心入射±0.05mm
最小功率
0.1W@50μm
最大功率
300W，聚焦光斑≥50μm，CW
500W，聚焦光斑≥100μm，CW
齐焦公差
±0.5mm
离焦测量范围
-10mm~+5mm，基于齐焦距离96mm计算
检测时间
≤1分钟@500W
≤3分钟@300W
连续运行@200W
内置吸收衰减
OD4.5~8.5，可替换
接口
USB3.0
外触发
支持
冷却
风冷；水冷，流量10L/min，水温20~25℃，0.5~1KW制冷量，扬程10~25米
使用环境
温度＜15~25℃，相对湿度＜60%
重量
＜1.5Kg
入光方向
竖直，根据客户需求定制方向
应用范围
集成衰减模块，风水冷结构，产品齐焦设计，方便客户确定焦点位置，操作简单,可用于3D打印，电池焊接等领域。
